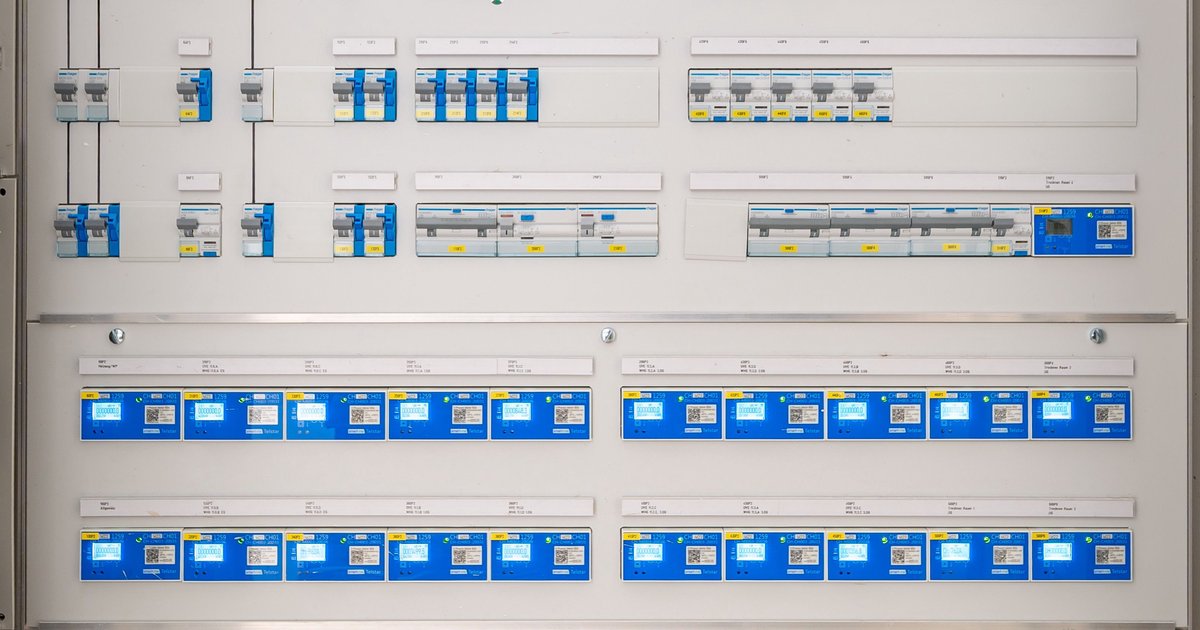

Der Aufbau einer Elektroinstallation Unterverteilung folgt einer festen Logik: Zuleitung von der Hauptverteilung, Absicherung über Sammelschienen, Schutzschalter für einzelne Stromkreise und Reserveplätze für spätere Erweiterungen. Wer eine Wohnung, ein Geschoss oder einen Anbau versorgt, kommt an dieser Unterverteilung praktisch nie vorbei, denn sie entlastet die zentrale Elektroinstallation und macht Fehlerorte leichter auffindbar. Wie diese Struktur im Detail aussieht, welche Normen sie vorschreiben und welche Fehler beim Zusammenbau häufig passieren, zeigt dieser Beitrag.
Welche Komponenten gehören in eine Unterverteilung?
Im Kern besteht jede Unterverteilung aus einem Gehäuse mit Hutschiene, auf der Sammelschienen für Phase, Neutralleiter und Schutzleiter (PEN-Trennung) montiert sind. Darauf sitzen Leitungsschutzschalter (LS-Schalter), die einzelne Stromkreise gegen Überlast und Kurzschluss sichern, sowie mindestens ein Fehlerstrom-Schutzschalter (RCD), meist als Typ A oder Typ F ausgeführt.
Zu einem vollständigen Aufbau zählen außerdem:
- Klemmen zum Auf- und Verteilen der ankommenden Leitung
- Reihenklemmen für Neutralleiter und Schutzleiter mit eindeutiger Zuordnung
- Reserveplätze für spätere Stromkreise, Smart-Home-Module oder Zähler
- ein Beschriftungsfeld, das jeden Stromkreis dokumentiert
Die Größe des Gehäuses richtet sich nach der Anzahl der geplanten Stromkreise; erfahrene Elektrofachkräfte kalkulieren grundsätzlich mit einer Reserve von 20 bis 30 Prozent freien Plätzen, damit spätere Nachrüstungen ohne neues Gehäuse möglich sind.
Welche Normen bestimmen den Aufbau?
Die maßgebliche Grundlage für jede DIN Elektroinstallation in Unterverteilungen ist die Normenreihe DIN VDE 0100, insbesondere Teil 410 für den Schutz gegen elektrischen Schlag und Teil 530 für die Auswahl der Schutzeinrichtungen. Für Wohngebäude ergänzt DIN 18015 konkrete Vorgaben zur Mindestausstattung, etwa zur Anzahl der Stromkreise pro Raum und zur Aufteilung von Beleuchtung und Steckdosen auf getrennte Sicherungen.
Ein zentraler Begriff dabei ist die Selektivität: Löst ein Fehler in einem Stromkreis aus, darf nur der zuständige LS-Schalter oder RCD abschalten, nicht die gesamte Verteilung. Wird dieses Prinzip beim Aufbau missachtet, fällt im Fehlerfall oft die komplette Etage aus, obwohl nur eine Steckdose betroffen ist. Aus diesem Grund schreibt die Norm auch die eindeutige Kennzeichnung jedes Stromkreises im Verteilerplan vor, der bei Abnahme und späteren Prüfungen vorliegen muss.
Wie werden Zuleitung und Stromkreise verkabelt?
Die Zuleitung von der Hauptverteilung zur Unterverteilung besteht in der Regel aus einem mehradrigen Kabel wie NYM-J oder, bei größeren Lasten, aus feindrahtigen Leitungen mit entsprechend höherem Querschnitt. Der Querschnitt richtet sich nach der abgesicherten Gesamtlast: Für eine Standard-Unterverteilung mit 63-A-Vorsicherung sind mindestens 10 mm² üblich, bei höheren Leistungen steigt der Bedarf entsprechend.
Innerhalb der Verteilung folgt die Elektroinstallation Verkabelung einem klaren Farbschema: Braun oder Schwarz für die Außenleiter, Blau für den Neutralleiter, Grün-Gelb ausschließlich für den Schutzleiter. Jede Ader wird mechanisch entlastet, mit ausreichender Biegeschlaufe verlegt und an definierten Klemmpunkten angeschlossen, damit spätere Wartung ohne Verwechslungsgefahr möglich ist.
Typische Fehlerquellen bei der Kabelverlegung sind zu kurze Aderlängen, die spätere Nacharbeit erschweren, sowie fehlende Zugentlastung an der Gehäuseeinführung, die zu Wackelkontakten führt. Beide Probleme lassen sich durch ausreichende Leitungsreserve und saubere Kabelkanäle im Gehäuse von Anfang an vermeiden.
Wie lässt sich ein Bussystem in die Unterverteilung integrieren?
Sollen Beleuchtung, Rollläden oder Heizungsaktoren über ein Bussystem gesteuert werden, verändert das den Aufbau der Unterverteilung deutlich. Eine Elektroinstallation Bus-Lösung wie KNX benötigt zusätzlich zur klassischen 230-V-Verkabelung eine eigene, meist grüne Busleitung, die parallel zu den Stromleitungen, aber getrennt von ihnen geführt wird, um Störeinkopplungen zu vermeiden.
In der Verteilung selbst kommen dafür ein Busnetzteil und gegebenenfalls ein Linienkoppler hinzu, außerdem Reserveplätze für Aktoren, die einzelne Stromkreise über Busbefehle statt über klassische Schalter ansteuern. Wichtig für den Aufbau ist, dass diese Komponenten weiterhin über eigene LS-Schalter und RCDs abgesichert bleiben – ein Bussystem ersetzt nicht den klassischen Personen- und Anlagenschutz, sondern ergänzt ihn nur um eine Steuerungsebene.
Wer ein Bussystem plant, sollte das Gehäuse von Anfang an entsprechend größer wählen, da Netzteil, Koppler und Aktoren deutlich mehr Platz benötigen als reine Sicherungsautomaten.
Welche Fehler treten beim Aufbau am häufigsten auf?
Ein wiederkehrender Mangel ist die fehlende oder falsche RCD-Zuordnung, bei der mehrere Stromkreise ohne klare Trennung an einem Fehlerstromschutzschalter hängen und sich im Fehlerfall gegenseitig abschalten. Ebenso häufig fehlt die geforderte Trennung von Beleuchtungs- und Steckdosenkreisen, wodurch bei Wartungsarbeiten an der Beleuchtung unnötig auch Steckdosen stromlos werden.
Erkennbar sind solche Planungsfehler meist schon am Verteilerplan: Fehlt die eindeutige Stromkreis-Bezeichnung oder stimmt die Absicherung nicht mit dem tatsächlichen Leitungsquerschnitt überein, ist Nachbesserung durch eine Elektrofachkraft nötig, bevor die Anlage abgenommen wird. Der Zusammenbau und Anschluss einer Unterverteilung selbst zählt zu den Arbeiten, die ausschließlich von einer eingetragenen Elektrofachkraft ausgeführt und abschließend gemessen und protokolliert werden dürfen.
Fazit
Ein durchdachter Aufbau der Unterverteilung verbindet klare Bauteilwahl, normgerechte Absicherung und eine saubere Kabelführung zu einer Struktur, die sich sicher betreiben und später problemlos erweitern lässt. Wer Reserveplätze, Selektivität und – falls gewünscht – die Busintegration von Anfang an mitdenkt, spart sich spätere Umbauten und schafft eine Verteilung, die den Anforderungen der einschlägigen Normen dauerhaft entspricht.
