Die DIN Elektroinstallation ist kein einzelnes Regelwerk, sondern ein Zusammenspiel mehrerer DIN- und DIN-VDE-Normen, die gemeinsam festlegen, wie eine Elektroinstallation geplant, verlegt und geprüft werden muss. Sie regeln alles vom Leitungsquerschnitt bis zur Absicherung in der Unterverteilung. Während die Grundlagen des Themas an anderer Stelle im Detail erklärt werden, geht es hier konkret um die Normen selbst und was sie in der Praxis bedeuten.
Welche DIN-VDE-Normen regeln die Elektroinstallation?
Zentrales Regelwerk ist die Normenreihe DIN VDE 0100 "Errichten von Niederspannungsanlagen", die in zahlreiche Teile gegliedert ist – etwa DIN VDE 0100-410 für Schutzmaßnahmen gegen elektrischen Schlag, DIN VDE 0100-520 für Kabel- und Leitungssysteme oder DIN VDE 0100-701 für Bäder und Duschräume. Diese Teile sind nicht optional: Wer sie missachtet, riskiert eine nicht abnahmefähige Anlage.
Für Wohngebäude kommt zusätzlich DIN 18015 zum Einsatz. Sie legt Mindestausstattungen fest, etwa wie viele Steckdosen pro Raum vorzusehen sind und wo Installationszonen für Leitungen liegen dürfen. Ergänzend regelt DIN VDE 0298 die Strombelastbarkeit von Kabeln und Leitungen in Abhängigkeit von Verlegeart und Umgebungstemperatur. Für eine normgerechte Elektroinstallation müssen diese Normen immer im Zusammenhang gelesen werden, da sie sich gegenseitig referenzieren.

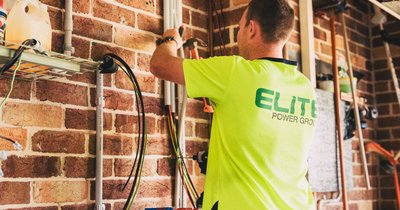

Normen für Kabel, Leitungen und Verkabelung
Bei der Elektroinstallation Kabel-Auswahl entscheidet der Verwendungszweck über den zulässigen Typ: NYM-Leitungen für den Innenbereich, NYY oder NYCWY für erdverlegte Strecken, feuerbeständige Kabel für Sicherheitsstromkreise. DIN VDE 0298-4 gibt vor, welcher Querschnitt bei welcher Belastung und Verlegeart zulässig ist – ein zu knapp bemessener Querschnitt führt zu Erwärmung und im schlimmsten Fall zu einem Kabelbrand.
Für die Elektroinstallation Verkabelung im Wohnbau schreibt DIN 18015-3 feste Installationszonen vor, etwa 15 bis 30 cm oder 90 bis 105 cm über dem Fertigboden. Wird außerhalb dieser Zonen verlegt, muss die Leitung mechanisch besonders geschützt werden, etwa durch ein Schutzrohr, da sonst die Gefahr besteht, dass spätere Bohrungen eine stromführende Leitung treffen. Zusätzlich schreibt DIN VDE 0293 eine einheitliche Farbkennzeichnung der Adern vor (Braun/Schwarz/Grau für Außenleiter, Blau für Neutralleiter, Grün-Gelb für den Schutzleiter), damit jede Fachkraft die Verkabelung eindeutig identifizieren kann.

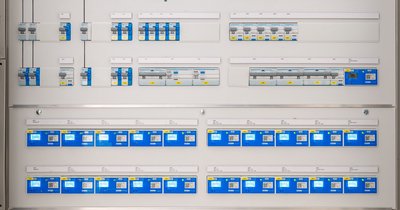

Vorgaben für die Unterverteilung
Die Elektroinstallation Unterverteilung unterliegt eigenen Anforderungen, die vor allem in DIN VDE 0100-530 und DIN VDE 0603 festgelegt sind. Sie definieren unter anderem, wie Stromkreise selektiv abzusichern sind, welche Schutzschalter zulässig sind und wie eine Verteilung beschriftet werden muss, damit jeder Stromkreis eindeutig zuordenbar ist.
Ein zentraler Punkt ist der Fehlerstromschutz: DIN VDE 0100-410 schreibt für Steckdosenstromkreise bis 32 A sowie für Feuchträume und Außensteckdosen den Einbau von Fehlerstrom-Schutzschaltern (RCD, umgangssprachlich FI-Schalter) vor. In der Praxis wird häufig unterschätzt, wie wichtig die richtige Selektivität zwischen Haupt- und Unterverteilung ist – fehlt sie, löst bei einem Fehler die falsche Sicherung aus und legt größere Bereiche der Anlage lahm, statt nur den betroffenen Stromkreis. Beim Nachrüsten einer Unterverteilung sollte deshalb immer geprüft werden, ob die vorhandene Zuleitung und der Hausanschluss die zusätzliche Last überhaupt zulassen.
Normen für Bus-Systeme in der Elektroinstallation
Moderne Gebäudeautomation nutzt zunehmend Bussysteme, bei denen Steuerleitungen getrennt von den 230-V-Leitungen verlegt werden. Für die Elektroinstallation Bus-Verkabelung ist vor allem DIN EN 50090 relevant, die den europäischen KNX-Standard normiert und Anforderungen an Kabeltyp, Busspannung und Topologie definiert. Ergänzend gelten die allgemeinen Niederspannungsnormen weiter, etwa hinsichtlich Mindestabständen zwischen Bus- und Netzleitungen, um Störeinkopplungen zu vermeiden.
In der Praxis bedeutet das: Busleitungen wie KNX-Kabel dürfen nicht einfach parallel in demselben Kabelkanal wie stromführende Leitungen liegen, sondern benötigen einen definierten Abstand oder eine getrennte Führung. Wird das ignoriert, können Störsignale die Kommunikation zwischen Aktoren und Sensoren beeinträchtigen – ein Fehler, der sich oft erst nach Jahren durch sporadische Ausfälle bemerkbar macht und dann aufwendig zu lokalisieren ist. Wer ein Bussystem plant, sollte die Kabelwege deshalb von Anfang an getrennt von der klassischen Verkabelung denken.
Fazit
Wer eine Elektroinstallation normgerecht plant, kommt an DIN VDE 0100 und DIN 18015 als Kernwerken nicht vorbei, muss aber je nach Gewerk auch spezifische Normen für Kabelquerschnitte, Unterverteilungen und Bussysteme berücksichtigen. Die Vielzahl der Normteile macht deutlich, warum die Umsetzung einer normgerechten Anlage in der Regel eine Fachkraft für Elektrotechnik erfordert – nicht nur wegen der Ausführung, sondern auch, weil nur sie die Prüfung nach DIN VDE 0100-600 rechtssicher dokumentieren kann.
