Welches Kabel wo eingesetzt wird, entscheidet über Sicherheit, Zulassung und Lebensdauer einer Anlage – deshalb ist die Wahl der richtigen Elektroinstallation Kabel keine Nebensache, sondern der Kern jeder soliden Verkabelung. Während die Grundlagen der Elektroinstallation an anderer Stelle ausführlich erklärt werden, geht es hier ausschließlich um Kabeltypen, Querschnitte und die zulässigen Verlegewege im Gebäude.
Welche Kabelarten kommen bei der Elektroinstallation zum Einsatz?
Im Wohnbau dominiert die NYM-Mantelleitung: ein flexibles, ummanteltes Kabel für die feste Verlegung auf und unter Putz, in Wänden, Decken und trockenen Innenräumen. Für erdverlegte Leitungen, etwa vom Zähler zum Gartenhaus, kommt das robustere, mit dickerer Kunststoffhülle geschützte NYY-Kabel zum Einsatz, das auch mechanischer Belastung und Feuchtigkeit standhält.
Daneben gibt es Spezialformen:
- NYA – Einzeladern für die Verlegung in Installationsrohren, etwa bei nachträglicher Erweiterung.
- H07V-U/H07V-K – flexible Aderleitungen für Verteilerkästen und Geräteanschlüsse.
- NHXMH / NHXH – halogenfreie, flammwidrige Kabel für Fluchtwege und besondere Brandschutzanforderungen.
Feuchträume, Außenbereiche und erdverlegte Strecken verlangen grundsätzlich Kabel mit höherer Schutzklasse als trockene Innenräume. Wer beim Materialkauf spart, riskiert vorzeitige Isolationsschäden – ein Punkt, den Prüfungen oft erst Jahre später aufdecken.
Kabelquerschnitt und Absicherung: Wie wählt man richtig?
Der Querschnitt bestimmt, wie viel Strom ein Kabel dauerhaft ohne Überhitzung führen darf. Er muss zur vorgesehenen Absicherung und Leitungslänge passen, nicht nur zum aktuellen Verbraucher.
| Verwendung | Querschnitt | Typische Absicherung |
|---|---|---|
| Beleuchtung | 1,5 mm² | 10 A |
| Steckdosenkreise | 2,5 mm² | 16 A |
| Herd, Backofen | 4–6 mm² | 20–25 A |
| Durchlauferhitzer, Wallbox | 6–10 mm² | 32–40 A |
Ein zu dünner Querschnitt führt zu Erwärmung, Spannungsabfall und im schlimmsten Fall zu einem Kabelbrand. Bei langen Leitungswegen – etwa zum Gartenhaus oder in die Garage – muss der Querschnitt gegenüber der Tabelle sogar vergrößert werden, weil der Widerstand mit der Länge steigt. Diese Berechnung gehört, ebenso wie die endgültige Wahl der Sicherungsautomaten, in die Hände einer Elektrofachkraft.
Verlegezonen und Normen: Wo dürfen Kabel liegen?
Die DIN-Elektroinstallation schreibt feste Verlegezonen vor, damit spätere Bohrungen in der Wand keine Leitungen treffen. Waagerechte Zonen liegen typischerweise 15–45 cm unter der Rohdecke sowie 15–45 cm über dem Rohboden, senkrechte Zonen 10–30 cm neben Tür- und Fensterrahmen, Ecken und Steckdosen.
Weitere Regeln für die praktische Elektroinstallation Verkabelung:
- Kabel werden möglichst rechtwinklig verlegt, niemals diagonal durch die Wand.
- Mindestabstände zu Wasser-, Gas- und Heizungsleitungen verhindern Beschädigungen und thermische Probleme.
- In Estrich oder unter Putz verlegte Leitungen benötigen mechanischen Schutz, etwa durch Schutzrohre an Durchführungen.
- Nach der Verlegung dokumentiert ein Installationsplan die genaue Lage aller Leitungen für spätere Arbeiten.
Wer diese Zonen missachtet, riskiert nicht nur Bauschäden bei künftigen Dübellöchern, sondern auch die Abnahme der Anlage durch den Elektriker.

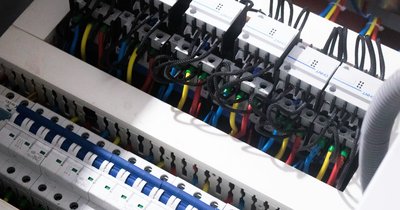

Elektroinstallation Bus: Datenleitung statt Stromkabel
Neben der klassischen 230-Volt-Verkabelung setzt sich in modernen Gebäuden zunehmend eine Elektroinstallation Bus-Lösung durch, etwa nach dem KNX-Standard. Dabei läuft parallel zur Stromleitung eine separate, verdrillte Busleitung (meist mit grüner Ummantelung), über die Schalter, Sensoren und Aktoren digital kommunizieren.
Wichtig für die Planung:
- Busleitungen führen nur Kleinspannung und müssen räumlich getrennt von 230-Volt-Kabeln verlegt werden, um Störeinflüsse zu vermeiden.
- Jeder Schalter- und Sensorpunkt benötigt sowohl eine Stromader als auch eine Busader – wer nachrüsten will, sollte die Busleitung von Anfang an mitverlegen, auch wenn das System erst später aktiviert wird.
- Die Topologie (Linien-, Stern- oder Baumstruktur) folgt eigenen Regeln, die von den klassischen Stromkreisen abweichen.
Ein Bussystem lohnt sich vor allem bei umfassender Haussteuerung; für einfache Schaltungen reicht die konventionelle Verkabelung meist völlig aus.
Kabel zur Unterverteilung: Zuordnung und Anschluss
Alle Stromkreise laufen als Kabel in der Elektroinstallation Unterverteilung zusammen, dem kleinen Verteilerkasten, der einzelne Wohnbereiche oder Etagen versorgt. Hier trifft jede zuvor verlegte Leitung auf ihren zugehörigen Sicherungsautomaten oder FI-Schutzschalter.
Für eine nachvollziehbare und wartbare Anlage gilt:
- Jedes Kabel wird beim Einzug beschriftet – Raum, Funktion und Querschnitt sollten auf einem dauerhaften Etikett stehen.
- Ausreichend Kabelreserve (mindestens 20–30 cm) im Verteiler erleichtert spätere Umklemmungen.
- Getrennte Stromkreise für Beleuchtung, Steckdosen und Großverbraucher verhindern, dass ein Fehler die gesamte Etage stromlos macht.
- Ein aktueller Verteilerplan mit Kreisbezeichnung gehört griffbereit an oder in den Zählerschrank.
Der Anschluss in der Unterverteilung ist ein klassischer Fall für die Fachkraft: Hier treffen mehrere Stromkreise, Schutzleiter und gegebenenfalls Busleitungen aufeinander, und Fehler wirken sich auf die gesamte Anlage aus.
Fazit
Die richtige Wahl von Kabeltyp, Querschnitt und Verlegeweg entscheidet darüber, ob eine Elektroinstallation dauerhaft sicher und erweiterbar bleibt. Wer NYM- und NYY-Leitungen korrekt einsetzt, Querschnitte nach Absicherung und Leitungslänge bemisst, die DIN-Verlegezonen einhält und Busleitungen von Anfang an mitdenkt, schafft die Basis für eine Unterverteilung, die auch in zehn Jahren noch nachvollziehbar und sicher zu warten ist.
