Ein Elektroinstallation Bus ist ein System, bei dem Schalter, Sensoren und Aktoren nicht mehr direkt über eigene Stromkreise verbunden sind, sondern über eine gemeinsame Datenleitung miteinander kommunizieren. Statt für jede Funktion ein separates Kabel vom Schalter zum Verbraucher zu verlegen, sendet ein Taster lediglich einen Befehl über den Bus, den das zuständige Gerät empfängt und ausführt. Während die Grundlagen der klassischen Elektroinstallation an anderer Stelle ausführlich erklärt sind, geht es hier gezielt um Aufbau, Verkabelung und sinnvolle Einsatzfelder eines Bus-Systems.
Was unterscheidet ein Bus-System von klassischer Verkabelung?
Bei einer herkömmlichen Elektroinstallation führt vom Schalter ein Kabel direkt zur Lampe oder zum Motor – Steuerung und Stromversorgung laufen über dieselbe Leitung. Bei einem Bus-System, wie es etwa unter dem Standard KNX (früher EIB, European Installation Bus) verbreitet ist, werden diese beiden Ebenen getrennt.
Ein dünnes Datenkabel, die sogenannte Busleitung, verbindet alle Teilnehmer und überträgt ausschließlich Steuersignale mit sehr geringer Spannung, üblicherweise 24 bis 30 Volt. Die eigentliche Stromversorgung der Verbraucher – etwa 230 Volt für Leuchten oder Antriebe – läuft weiterhin über separate Leitungen, wird aber von Aktoren geschaltet, die ihre Befehle vom Bus erhalten.
- Sensoren (Taster, Bewegungsmelder, Thermostate) senden Telegramme auf den Bus.
- Aktoren (Schaltaktoren, Dimmer, Jalousieaktoren) empfangen diese Telegramme und schalten die angeschlossenen Verbraucher.
- Eine zentrale Spannungsversorgung speist die Busleitung getrennt vom 230-Volt-Netz.
Dadurch lassen sich Funktionen später per Software ändern, ohne neue Kabel zu verlegen – ein Vorteil, den klassische Elektroinstallation Verkabelung so nicht bietet.
Wie ist die Verkabelung beim Bus-System aufgebaut?
Für die Busleitung selbst kommt in der Regel ein spezielles Kabel zum Einsatz, häufig ein zweiadriges, geschirmtes Fernmeldekabel des Typs J-Y(St)Y 2x2x0,8. Es unterscheidet sich deutlich von normalem Elektroinstallation Kabel wie NYM, das für 230-Volt-Stromkreise ausgelegt ist.
Topologisch wird der Bus meist als Linie verlegt: Ein Strang verbindet nacheinander alle Teilnehmer, wobei sich mehrere Linien über Linienkoppler zu einem Bereich und mehrere Bereiche über einen Bereichskoppler zu einer Gesamtanlage zusammenschließen lassen. Diese Struktur erlaubt es, auch größere Gebäude wie Mehrfamilienhäuser oder Gewerbeobjekte mit vertretbarem Kabelaufwand zu erschließen.
Wichtig ist die konsequente Trennung von Bus- und Netzspannungskabeln im Kabelkanal, um Störungen und Sicherheitsrisiken zu vermeiden. Die einschlägigen Vorgaben dazu finden sich in der DIN Elektroinstallation, insbesondere in der Normenreihe DIN VDE 0100, die Mindestabstände, Kennzeichnung und Schutzmaßnahmen für Leitungen unterschiedlicher Spannungsebenen regelt. Wer diese Trennung missachtet, riskiert Übersprechen auf der Busleitung und im schlimmsten Fall unsichere Installationszustände.
Welche Rolle spielt die Unterverteilung?

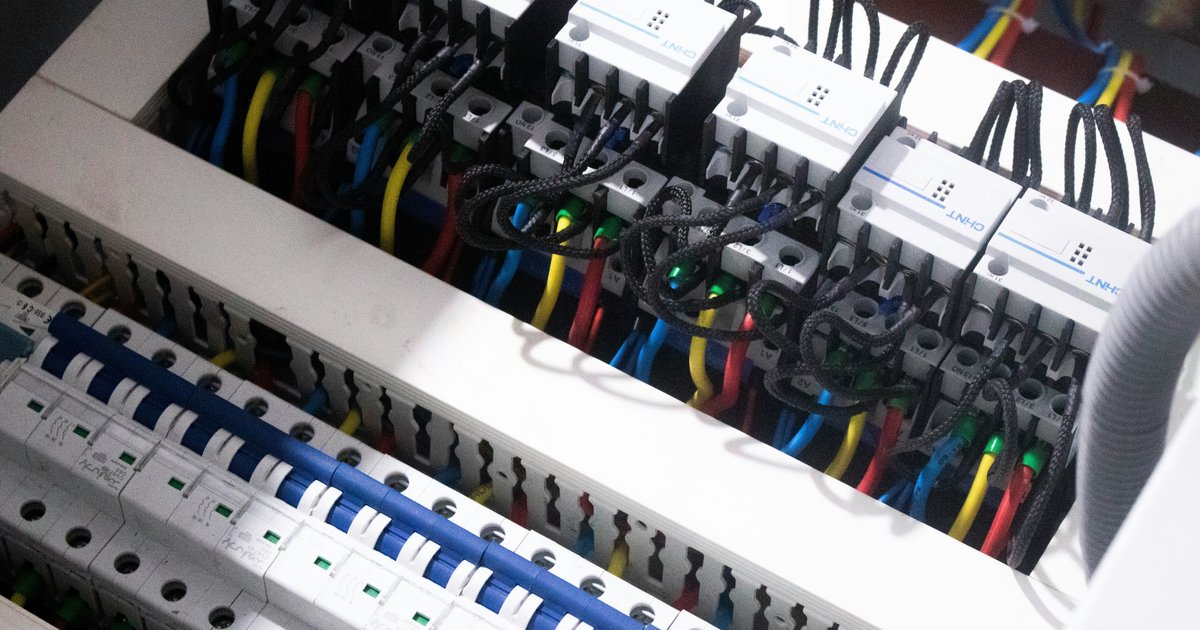

In einem Gebäude mit Bus-System verändert sich die klassische Elektroinstallation Unterverteilung spürbar. Statt vieler einzelner Schalterstromkreise, die von der Verteilung zu jedem Raum führen, sitzen die Schaltaktoren häufig gesammelt im Verteilerschrank selbst.
Das bedeutet: Von der Unterverteilung gehen weiterhin 230-Volt-Leitungen zu den Verbrauchern, aber die Steuerung erfolgt zentral über Reiheneinbaugeräte, die auf einer Hutschiene neben den Sicherungsautomaten montiert sind. Zusätzlich läuft die Busleitung als eigener Strang durch die Verteilung und von dort weiter zu den Tastern in den Räumen.
- Mehr Platzbedarf im Schaltschrank für Aktoren, Netzteil und Koppler.
- Klare Kennzeichnung und Dokumentation jeder Busadresse, damit spätere Erweiterungen nachvollziehbar bleiben.
- Getrennte Klemmenreihen für Bus- und Netzspannungsseite, um Verwechslungen auszuschließen.
Diese zentrale Bauweise erleichtert Wartung und Fehlersuche erheblich, weil sich die meisten aktiven Komponenten an einem Ort befinden statt verteilt in Unterputzdosen im gesamten Gebäude.
Für welche Gebäude und Räume lohnt sich ein Bus-System?
Ein Bus-System rechnet sich vor allem dort, wo viele Funktionen zentral gesteuert, verknüpft oder später verändert werden sollen. Typische Einsatzfelder sind:
- Neubauten mit umfassender Licht-, Heizungs- und Verschattungssteuerung, weil die zusätzliche Verkabelung im Rohbau kaum Mehrkosten verursacht.
- Gewerbe- und Bürogebäude, in denen Präsenzmelder, Zeitprogramme und zentrale Alarmfunktionen viele Einzelstromkreise ersetzen.
- Barrierearmes Wohnen, wo Schalt- und Steuerfunktionen flexibel angepasst werden müssen, ohne bauliche Änderungen an der Elektroinstallation vorzunehmen.
- Sanierungen mit Kernentkernung, bei denen ohnehin alle Leitungen neu verlegt werden und der Mehraufwand für ein Busnetz gering bleibt.
In kleinen Wohnungen oder bei rein punktuellen Nachrüstungen ist der Aufwand dagegen oft unverhältnismäßig hoch; hier sind funkbasierte Einzellösungen häufig die praktikablere Alternative.
Wer darf ein Bus-System planen und installieren?
Die Verlegung der Busleitung selbst gilt als handwerklich anspruchsvoll, aber grundsätzlich planbar. Die Konfiguration der Aktoren, das Anlegen von Gruppenadressen und die Programmierung der Logikfunktionen erfordern jedoch spezielles Fachwissen und in der Regel eine Schulung des jeweiligen Herstellersystems.
Der Anschluss an das 230-Volt-Netz sowie alle Arbeiten in der Unterverteilung dürfen ausschließlich durch eine Elektrofachkraft erfolgen, die die Vorgaben der DIN VDE 0100 einhält und die Anlage abschließend prüft und dokumentiert. Eigenmächtige Eingriffe in bestehende Stromkreise sind nicht nur unzulässig, sondern können bei Fehlern zu Bränden oder Stromschlägen führen.
Typische Fehlerquellen bei nicht fachgerechter Ausführung sind vertauschte Busadressen, fehlende Abschlusswiderstände am Linienende und eine unzureichende Trennung von Bus- und Netzspannungsleitungen im selben Kabelkanal. Solche Mängel zeigen sich oft erst Monate später durch sporadische Fehlfunktionen und lassen sich am einfachsten durch eine saubere Dokumentation der Verkabelung von Anfang an vermeiden.
Fazit
Ein Bus-System trennt Steuerung und Stromversorgung konsequent und macht Gebäude damit flexibel programmierbar, ohne dass für jede neue Funktion Kabel nachgezogen werden müssen. Wer diesen Weg wählt, sollte die Trennung von Daten- und Netzspannungsleitungen sauber planen, die Unterverteilung entsprechend großzügig auslegen und die Ausführung einer qualifizierten Elektrofachkraft überlassen.
